Jeremy Dans un entrepôt automatisé, un pictogramme n’est pas un simple autocollant posé sur un mur. C’est une consigne visible, parfois interprétée en une fraction de seconde par un opérateur, parfois lue par un capteur embarqué sur un robot. Bien choisi et correctement placé, il aide à prévenir les collisions, à organiser les déplacements et à rendre les règles de circulation compréhensibles par tous.
À mesure que les robots mobiles autonomes, les chariots et les équipes humaines partagent les mêmes allées, la signalétique devient une composante de l’organisation logistique. Elle ne remplace ni les protections physiques ni les procédures de sécurité. Elle les complète, en donnant une information claire au bon endroit, au bon moment. Comment choisir les pictogrammes d’entrepôt adaptés à cette nouvelle cohabitation ?
Le pictogramme, un repère au cœur de la circulation
Un pictogramme transmet une information sans exiger une longue lecture. Dans un environnement où les personnes se déplacent, où les marchandises circulent et où les machines suivent des itinéraires programmés, cette rapidité compte. Un symbole indiquant un passage piéton, une zone de danger ou une obligation de ralentir peut aider chacun à anticiper la situation.
Mais la signalétique n’a de valeur que si son message est compris. Un panneau caché derrière une palette, une marque au sol effacée ou deux consignes contradictoires créent de l’incertitude. Or, un robot ne devine pas l’intention du responsable d’entrepôt. Il suit les règles qui lui ont été données et réagit selon ses capteurs. Les personnes, elles, peuvent improviser — parfois utilement, parfois au mauvais moment.
Le rôle de la signalétique est donc double : communiquer une règle aux équipes et rendre l’espace plus lisible pour les systèmes automatisés. Ces deux objectifs se recoupent, sans être toujours identiques. Un marquage visible par un opérateur n’est pas nécessairement détectable par une caméra ou un capteur de robot.
Identifier les risques avant de choisir les symboles
La première étape consiste à observer les déplacements réels. Un plan théorique montre les allées et les zones de stockage ; il ne révèle pas toujours les croisements chargés, les angles morts ou les raccourcis empruntés pendant les périodes de pointe. Il faut donc analyser les flux de personnes, de chariots et de robots, ainsi que les opérations qui se déroulent à proximité.
Une visite de terrain peut mettre en évidence des situations très concrètes : une porte fréquemment franchie par les piétons, un virage où les palettes réduisent la visibilité ou une zone de préparation où un robot s’arrête régulièrement. Ces observations permettent de hiérarchiser les risques au lieu d’ajouter des panneaux partout. Trop de messages finissent par ne plus être lus : le mur devient un roman que personne n’a le temps d’ouvrir.
Selon l’activité et la configuration du site, il peut être utile de repérer :
- les croisements entre les itinéraires des robots, des chariots et des piétons ;
- les entrées et sorties des allées, notamment lorsque la visibilité est réduite ;
- les zones de chargement, de déchargement et de manutention ;
- les espaces réservés aux personnes, aux véhicules ou aux robots ;
- les accès aux équipements de sécurité et aux issues de secours ;
- les secteurs où une panne, une maintenance ou une intervention manuelle est possible.
Cette cartographie doit aussi tenir compte des changements dans le temps. Une allée dégagée le matin peut devenir encombrée en fin de poste. Un nouvel équipement peut modifier un trajet existant. La signalétique doit correspondre au fonctionnement réel, pas seulement au plan initial du bâtiment.
Choisir des pictogrammes simples et cohérents
Dans un entrepôt, le message doit être compréhensible à distance et dans des conditions parfois difficiles : éclairage variable, poussière, bruit ou circulation dense. Privilégiez des symboles simples, contrastés et employés de façon cohérente dans l’ensemble du site. Si une couleur ou une forme sert à identifier une consigne, elle doit conserver le même sens d’une zone à l’autre.
Les pictogrammes peuvent notamment signaler un passage piéton, une circulation de véhicules, une zone d’interdiction d’accès, un danger lié à une machine ou une obligation de port d’équipement de protection. Le choix précis dépend de l’usage, des risques évalués et des règles applicables. La signalétique ne doit pas improviser des codes susceptibles d’être confondus avec les signaux réglementaires.
Un symbole accompagné d’un court texte peut être utile lorsque le message risque d’être ambigu. Dans une équipe multilingue, le pictogramme facilite la compréhension, mais il ne dispense pas de fournir une information écrite claire lorsque celle-ci est nécessaire. L’objectif n’est pas de supprimer les explications : c’est de rendre la première information immédiate.
La cohérence concerne aussi les outils numériques. Si le système de gestion des déplacements attribue un statut à une zone — par exemple, accès restreint pendant une opération —, les consignes affichées au sol ou sur les panneaux doivent être compatibles avec cette règle. Une signalétique qui annonce un passage libre alors que le trajet du robot est bloqué ne clarifie rien ; elle ajoute une contradiction.

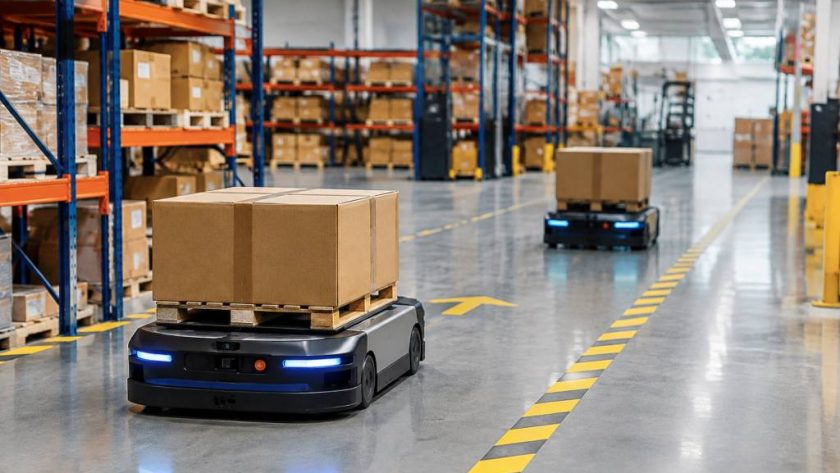

Rendre les zones partagées lisibles pour les robots
Les robots logistiques ne « lisent » pas tous l’environnement de la même manière. Certains s’orientent grâce à des repères installés dans le bâtiment ; d’autres utilisent des capteurs, des caméras ou une combinaison de technologies. Avant de poser un marquage destiné à guider un robot, il faut vérifier les caractéristiques du modèle utilisé et les recommandations de son fabricant.
Un marquage au sol peut aider à structurer un trajet ou à rendre une zone plus compréhensible pour les personnes. Il ne garantit toutefois pas qu’un robot le détectera. La couleur, la texture, les reflets, l’état du revêtement et l’éclairage peuvent influencer la perception des capteurs. Un sol brillant, par exemple, peut produire des reflets qui perturbent certaines caméras. Un ruban très contrasté pour l’œil humain n’est donc pas automatiquement un repère fiable pour une machine.
Dans une zone de partage, la signalétique peut préciser les règles de circulation : passage piéton matérialisé, zone de traversée, espace de stationnement réservé ou approche nécessitant une vigilance particulière. Elle doit s’accompagner de règles opérationnelles compréhensibles. Les équipes doivent savoir, par exemple, si elles peuvent traverser l’itinéraire du robot, comment signaler un obstacle et qui intervient lorsqu’un robot s’immobilise.
La meilleure configuration est celle qui réduit les situations d’interprétation. Si un robot doit s’arrêter à un croisement, si un opérateur doit attendre un signal ou si une allée est réservée à un sens de circulation, ces règles doivent être visibles, enseignées et intégrées au fonctionnement du système. Le pictogramme rappelle la règle ; il ne la crée pas à lui seul.
Un exemple concret : clarifier un croisement fréquenté
Imaginons un entrepôt où les robots transportent des bacs entre les zones de stockage et de préparation. Une allée transversale est également utilisée par les préparateurs. Les équipes signalent des arrêts répétés des robots et des traversées imprévues, surtout lors des changements de poste.
Une observation des flux révèle que la plupart des conflits se concentrent à un croisement masqué par une pile de palettes. Plutôt que d’ajouter des panneaux dans toute l’allée, l’entreprise peut réorganiser le stockage pour dégager la visibilité, matérialiser une traversée piétonne et afficher une consigne de vigilance de part et d’autre du passage. Elle peut aussi revoir le trajet des robots ou leur comportement à l’approche de cette zone, selon les possibilités du système.
Le résultat attendu n’est pas seulement une meilleure apparence du sol. Il s’agit de réduire les hésitations, de rendre les priorités compréhensibles et de limiter les arrêts non planifiés. Pour vérifier l’effet des changements, l’entreprise peut suivre des indicateurs simples : nombre d’arrêts liés à des obstacles, signalements d’incidents ou de situations à risque, temps d’attente au croisement et retours des opérateurs.
Les chiffres doivent être interprétés avec prudence. Une baisse des arrêts peut résulter d’une modification du trajet, d’un changement d’activité ou d’un autre facteur. Mais des mesures prises avant et après l’intervention, complétées par les observations des équipes, donnent une base utile pour décider si le dispositif fonctionne.
Installer la signalétique au bon endroit
Un pictogramme doit être visible avant que la personne ou le robot n’arrive dans la zone concernée. Un panneau placé après un croisement informe trop tard. À l’inverse, un avertissement affiché très loin du danger peut perdre son lien avec la situation. Le positionnement doit suivre la logique du déplacement : à l’approche, au point de décision et, si nécessaire, dans la zone elle-même.
Pour les marquages au sol, la résistance est essentielle. Les passages répétés de chariots, le nettoyage et les déplacements de charges peuvent rapidement détériorer un adhésif inadapté. Un marquage effacé n’est pas seulement inesthétique : il peut rendre une limite ou une priorité difficile à comprendre. Choisissez des matériaux compatibles avec le revêtement, le niveau de trafic et les méthodes d’entretien du site.
La visibilité dépend aussi de la hauteur, du contraste et de l’éclairage. Un panneau ne devrait pas être dissimulé par une porte ouverte, un rayonnage ou un stock temporaire. Dans les secteurs à forte circulation, il faut vérifier sa lisibilité depuis les principales approches, et pas seulement depuis le point de vue d’une personne immobile face au mur.
Associer les équipes à la démarche
Les opérateurs connaissent souvent les écarts entre le plan prévu et la réalité quotidienne. Ils savent où les palettes débordent, où les trajets sont régulièrement coupés et à quels moments une zone devient difficile à traverser. Les associer à l’analyse permet de repérer des problèmes que les plans ou les données de circulation ne montrent pas toujours.
La mise en place des pictogrammes doit s’accompagner d’une communication courte et concrète. Expliquez ce que signifie chaque symbole, quelle conduite est attendue et comment signaler une situation dangereuse ou une dégradation. Une consigne comprise et appliquée vaut mieux qu’une collection de panneaux impeccablement imprimés.
Il est également utile de rappeler que la signalétique ne transfère pas toute la responsabilité à l’opérateur. La sécurité repose sur un ensemble : conception des circulations, réglage des robots, entretien du sol, visibilité, formation et procédures. Demander aux personnes de « faire attention » ne compense pas un croisement mal conçu.
Entretenir et faire évoluer les repères
Une signalétique efficace se contrôle dans la durée. Les marquages peuvent s’user, les panneaux être déplacés et les zones changer de fonction. Intégrez leur vérification aux inspections régulières et définissez un responsable pour le remplacement des éléments abîmés. Une modification d’implantation ou de trajet devrait également déclencher une vérification des consignes concernées.
Les données des robots peuvent compléter cette inspection. Des arrêts récurrents au même endroit, des détours fréquents ou des interventions manuelles répétées signalent parfois un problème de circulation ou de lisibilité. Ces informations ne donnent pas toujours la cause, mais elles aident à orienter l’observation sur le terrain.
Enfin, testez les changements avant de les généraliser. Installez une solution sur une zone pilote, recueillez les retours des équipes, contrôlez la visibilité et observez les comportements des robots. Une signalétique adaptée n’est pas nécessairement celle qui multiplie les symboles : c’est celle qui rend les règles évidentes et les déplacements plus prévisibles.
À l’entrepôt, chaque repère participe à une conversation entre humains, machines et espace. Un pictogramme bien choisi ne rend pas un robot plus intelligent, mais il peut aider l’organisation à devenir plus lisible. Et dans une chaîne logistique où chaque arrêt compte, la clarté est déjà un gain de performance — autant qu’un geste concret pour la sécurité.
